光電霧度儀測試原理：

光線射到一透明或半透明塑料樣品上時，部分產生定向反射，部分產生漫反射；光線進入樣品后部分被吸收，部分被透過。在照射樣品的光中，主透射部分按折射定律前進，其余部分產生半球透射，其前進方向是散亂的，稱為漫透射。為了評價材料的光學特性，就可以用透過率和霧度來進行表示。其中透過率值透過物體的光通量和射到物體的光通量之比；霧度是以透過試樣而偏離入射光方向的散射光通量與透射光通量之比的百分率表示。一般僅把偏離入射方向大于2.5°的散射光通量用于計算霧度值。

在工業上，一般采用積分球式霧度計或光電霧度儀來測試透明或半透明材料的透光率和霧度。利用測定入射光量，通過試樣的總透光量，儀器引起的光散射量以及儀器和試樣共同引起的光散射量，計算出通過試樣的總的透射率、漫射透射率和霧度。

光電霧度儀使用方法：

1、開機

按下電源開關至“I”，儀器上電，指示燈綠燈常亮，儀器正常開機；按下電源開關至“o”，儀器關機，指示燈熄滅。開機狀態長時間未進行任何操作，儀器會自動進入待機狀態，此時按測量鍵，喚醒儀器進入工作狀態。

2、校正

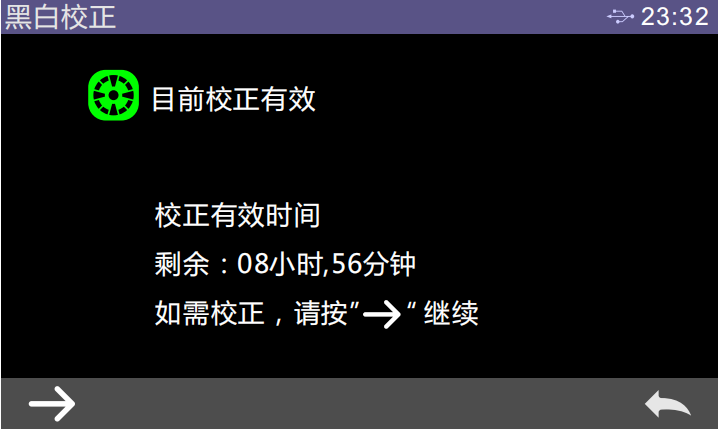

在測量界面點擊主菜單圖標，或在其他界面點擊“√”或“←”可進入主菜單界面，在主菜單界面點擊“黑白校正”進入黑白校正界面。在界面中會顯示目前校正是否有效以及校正有效剩余時間。

點擊“→”，進入的透射黑校界面，根據提示放好黑板，然后按測量鍵進行黑校正。或者按“←”取消并退出校正。黑校完成后自動進入透射白校界面，根據提示取出黑板（放置相應的參照物或什么都不放），然后按測量鍵進行白校正，或點擊“←”取消并退出校正。

正確黑白板校正后，儀器系統會按照用戶設置黑白校正有效期重新進行計時。

3、測量

透射測量：透射測量的樣品可作為標樣，亦可作為試樣。下面以標樣測量為例詳細說明透射測量。

①設置當前測量模式為透射測量模式

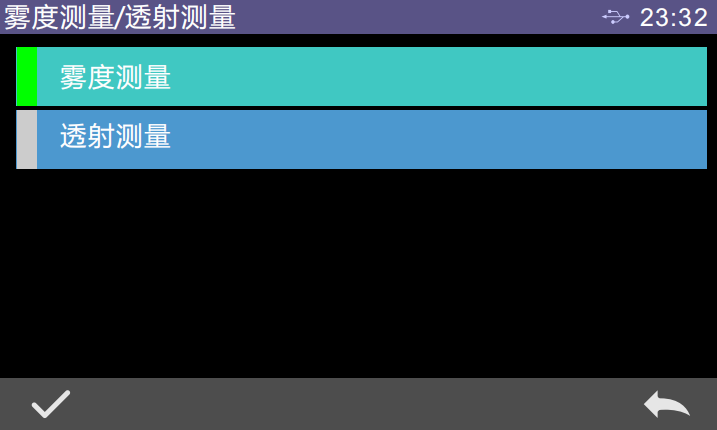

主菜單→測量模式→霧度測量/透射測量，選擇“透射測量”，并點擊“√”，設置完成。

②設置光源和觀察者角度

主菜單→光源設置，進入光源設置界面，根據用戶需求設置對應的光源選項，并點擊“”確認。設置觀察者角度與設置光源的操作類似。

③測量樣品

上述準備工作完畢，進入標樣測量界面，將被測樣品放置于儀器測試口，短按測量鍵開啟測量，蜂鳴器發出“滴”的響聲，同時伴隨LED指示燈閃爍，直到閃爍停止，蜂鳴器再次發出“滴”的響聲，即本次測量完成。

霧度測量：霧度是透射測量的一種色度指標，是根據國際指標客觀地測量全透過率和

透射霧影。適用于一切透明、半透明平行平面樣品（塑料板材、片材、塑料薄膜、平板玻璃）的霧度值的測量。

此霧度儀只需一次測量就可獲得控制透明度的全部參數。

①設置當前測量模式為霧度測量

主菜單→測量模式→霧度測量/透射測量，選擇“霧度測量”，并點擊“√”，設置完成。

②設置光源，可參照透射測量的光源設置（霧度數據觀察者角度默認2°）

③返回測量界面點擊控件進行霧度測量（若無霧度測量的控件需重新黑白校正）

④根據霧度測量的控件提示，執行相應的操作，四步操作的數據均測量完成后，字體顏色變綠，最后點擊“OK”即完成本次霧度測量，霧度數據也會顯示在顏色指數界面中。

4、與PC通信

PC端顏色管理軟件具有功能擴展性，可以實現更豐富的色度數據分析。本系列儀器可以通過USB或者藍牙模塊（僅限于配備藍牙模塊的產品型號）與安裝好的PC端顏色管理軟件進行通信。

5、容差設置

容差是針對標樣來說的，標樣的容差會影響儀器對試樣結果的判定。系統容差是儀器默認分配給標樣的容差。若標樣容差未設置就會默認采用系統容差，因此系統容差的準確性對測試數據準確性的影響至關重要。

光電霧度儀維護和保養：

(1)本儀器為精密光學儀器，請妥善保管和使用儀器，應避免在潮濕、強電磁干擾、強光、灰塵大的環境下使用和儲存儀器。建議在標準實驗室環境下使用和儲存儀器。

(2)白板為精密光學元件，要妥善保管和使用，避免用銳物磕碰工作面，避免用污物弄臟工作面，避免在強光下暴曬白板。定期用擦拭布蘸酒精清潔白板工作面，校正時要及時先清潔白板工作面的灰塵。

(3)為保證測試數據的有效性，儀器整機和白板建議自購買之日起每間隔一年，需要到制造廠家或有資質的計量研究院進行計量檢驗。

(4)本儀器為外接電源適配器供電，應規范使用電源，避免頻繁拔插電源，保護電源使用性能，延長電源使用壽命。

(5)請不要私自拆裝儀器，如有問題請聯系相關售后工作人員，撕毀易撕標貼將會影響儀器售后維護服務。

(6)如您購買的3nh品牌霧度儀使用方法還不太清晰，請及時撥打我們的400電話獲得幫助。另外霧度儀需要校準或者出現意外的問題，也可以聯系我們的售后服務客服獲得幫助。
